顎式破碎機安裝應遵循下列規定：

1、機座組裝應符合下列規定：

1.1 結合面應按設計規定位置進行定位，并應裝上全部定位銷；

1.2 結合面應接觸緊密，當螺栓未緊固時，用0.1mm的塞尺檢查不得塞入，局部間隙每段長度不應大于100mm，累計長度不應大于結合面邊緣總長度的10%；

1.3 架體連接螺栓的預緊力應符合設備技術文件的規定，緊固時應次序?qū)ΨQ、施力均勻。

2、機座的縱、橫向中心線允許偏差不應大于2mm，標高允許偏差不應大于2mm，縱向水平度允許偏差不應大于0.4mm/m，橫向水平度允許偏差不應大于0.1mm/m。

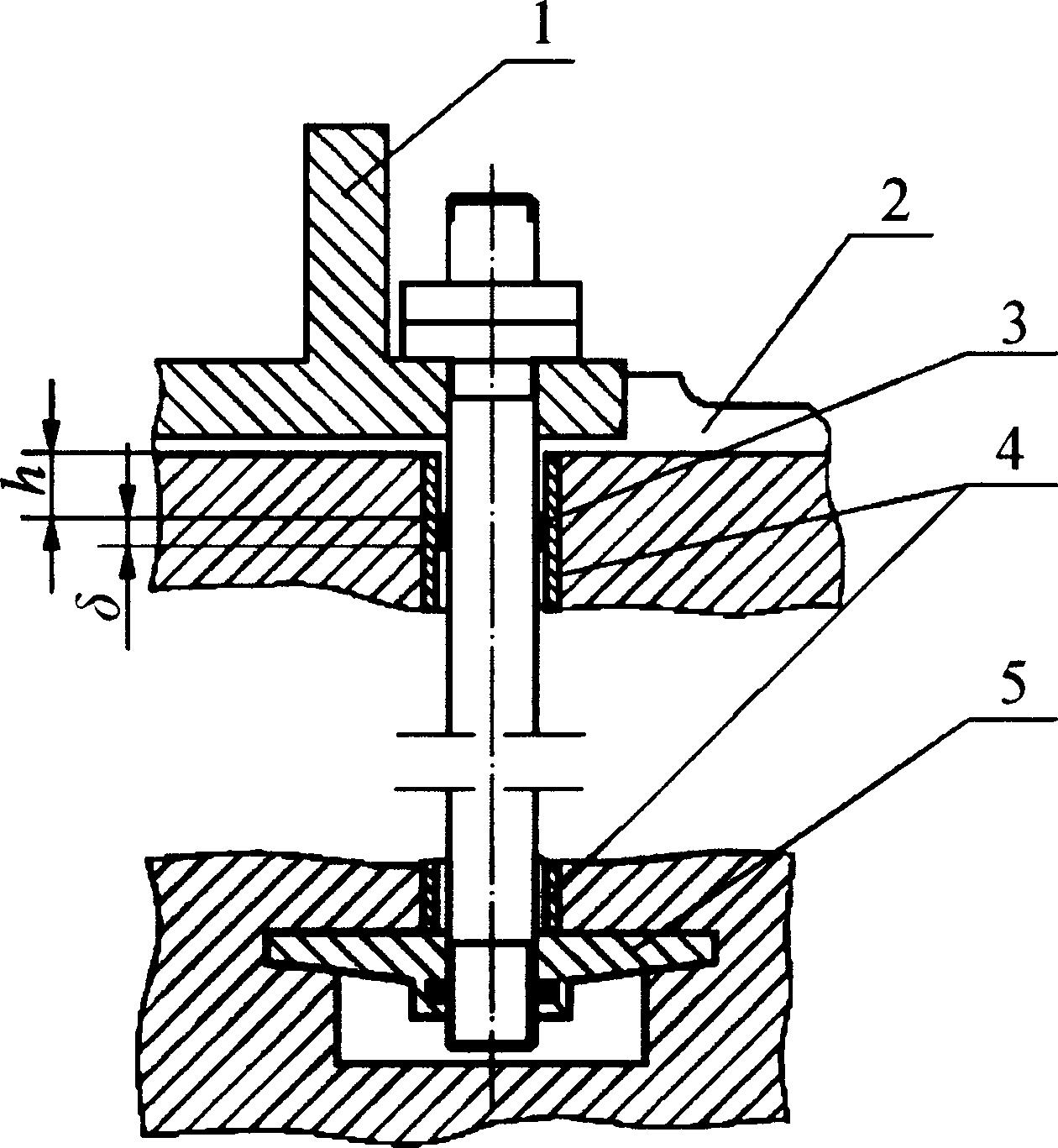

3、錨定式活動地腳螺栓灌漿（下圖）應符合下列規定：

3.1 地腳螺栓孔應先塞入厚度（?）宜為100mm的浸油麻繩或全部灌滿干沙；

3.2 灌入地腳螺栓孔內的混凝土的深度直為200mm。

說明：

1——機座；

2——細碎石混凝土；

3——浸油麻繩；

4——預埋鋼管；

5——錨板；

?——浸油麻繩塞入厚度；

h——灌入地腳螺栓孔內的混凝土的深度。

機座灌漿示意圖

4、動顎組裝時，軸瓦與軸頸的配合應符合下列規定：

4.1 接觸弧面應為100°～120°；

4.2 接觸面上的接觸點數，不應少于1點/（25mm×25mm）；

4.3 頂間隙應為軸頸直徑的0.0010D～0.0015D（D為軸頸直徑）。

5、肘板與肘板墊應接觸均勻，并應符合下列規定：

5.1 接觸總長度不應小于板長的60%，局部間隙的每段長度不應大于板長的10%；

5.2 簡擺顎式破碎機間隙不應大于1mm/m；復擺顎式破碎機間隙不應大于1.5mm/m。

6、顎板與支承面應接觸均勻，并應符合下列規定：

6.1 簡擺顎式破碎機顎板與支承面間隙不應大于2mm；

6.2 復擺顎式破碎機顎板與支承面間隙不應大于3mm；

7、主軸承、連桿上的冷卻水管和潤滑油管在安裝前應吹洗干凈；安裝在機架上后，應進行嚴密性試驗。

8、滾動軸承裝配應符合設備技術文件的規定?；瑒?dòng)軸承裝配應執行本規范第4條的有關規定。

顎式破碎機的調試及試運行應遵循下列規定：

1、設備試運轉前的檢查應符合下列規定：

1.1 多點干油泵及多點干油泵管路的供油應滿足設備技術文件的要求；

1.2 楔形調節塊調整位置應滿足設計要求；

1.3 盤車觀察不應有卡碰。

2、電動機轉動方向應正確，電動機空載運轉2h的軸承溫度應滿足設計要求。

3、皮帶拉緊程度應滿足設備技術文件的要求。

4、設備啟動前應確認各潤滑點的注油。

5、空載試運轉時間應為4h。

6、運轉中應符合下列規定：

6.1 肘板與肘板座之間不應有異響；

6.2 鎖緊彈簧與拉桿之間不應有異響；

6.3 軸承溫升應滿足設備技術文件的要求；

6.4 電流和電壓的穩定值應在額定范圍內，不得有異常波動。
