正確地選擇研磨體、合理地確定填充率及級配，對提高粉磨效率、降低金屬消耗和成本，保證整個粉磨系統(tǒng)的正常生產(chǎn)等具有重要的作用。

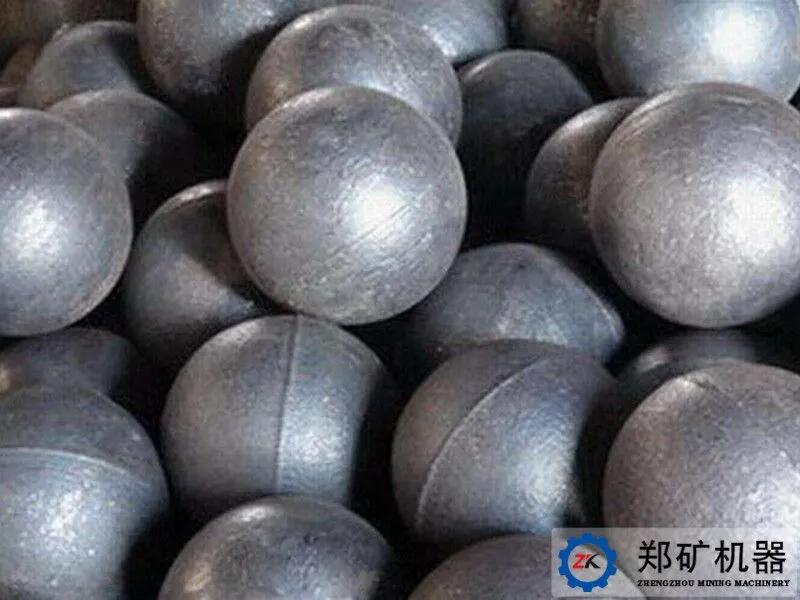

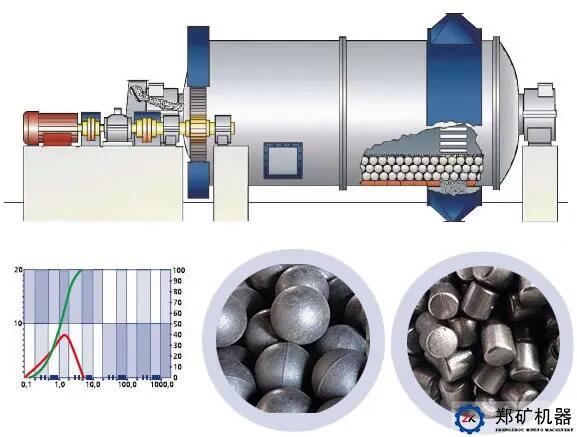

研磨體按規(guī)格分為鋼球和鋼段，材質(zhì)有低碳、中碳、低鉻、中鉻、高鉻。研磨體硬度越高越耐磨，當(dāng)硬度由HB=200上升到HB=500時，磨損急劇下降，HB＞500時磨損降低不明顯，研磨體硬度控制在HB=500-600比較合適。

研磨體裝載量計算：

式中  D——磨內(nèi)研磨體裝載量，t；

      V0——磨機有效容積，m3；

φ——磨機填充率，以小數(shù)標(biāo)示；

γ——研磨體容重，t/m3；

Di——磨機有效內(nèi)徑，m；

L0——磨機有效長度，m。

γ值在動力計算時，全磨取4.5t/m3。關(guān)于填充率，圈流球磨，φ≈40%；圈流中長磨，φ=30%-32%；多倉開流磨，φ=25%-28%。多倉磨填充率可為一倉φ=30%，第二倉φ=27%，第三倉φ=24%；從生產(chǎn)角度來說，當(dāng)物料顆粒大、硬度大，需要破碎功大時，填充率應(yīng)高些，但如果過分增加，磨內(nèi)空間變小，沖擊高低降低，破碎效果會變差；為增加產(chǎn)量，可提高填充率，但不能太高，特別是段倉，否則單位電耗增加，一般同樣1t球（段）在后倉比前倉消耗功率大；當(dāng)產(chǎn)品細(xì)度改寬時，產(chǎn)量增加，倉內(nèi)球料比下降，可適當(dāng)增加填充率；磨機相對轉(zhuǎn)速高，襯板對研磨體的提升能力強，填充率可低一些；一、二倉如用單層隔倉板，則一倉填充率要高于后倉，有利于排料。

研磨體級配對粉磨效率有比較大的影響，選擇合適的配球很重要。各倉的球徑必須要滿足大塊物料的沖擊粉碎需要，沒有足夠的大球難于粉碎大的料塊，不僅降低產(chǎn)量而且嚴(yán)重時在磨內(nèi)形成粒塊積聚，增加堵塞篦縫的風(fēng)險，惡化正常操作。同時不能選用超過需要的過大鋼球，球徑過大會使個數(shù)減少，降低沖擊次數(shù)，增大球間的間隙率，使流速過快，降低粉碎效率，另外還會增加磨機襯板的磨損量及沖擊力，對襯板螺栓固定起不良的作用。根據(jù)經(jīng)驗，一般頭倉球徑為90mm，喂料粒度較大時也不超過100mm；二倉球徑為60mm或50mm。

平均球徑是配球時重要的參數(shù)，它與粉磨方式、磨機分倉、入料條件、生產(chǎn)品種、物料性質(zhì)等因素有關(guān)。頭倉平均球徑大，沖擊力強，空隙率大，物料流速快。后倉平均球徑大有利于消除粗粒，但不利于磨細(xì)。因此在選擇平均球徑時，應(yīng)考慮下列幾方面的情況：（1）物料粒度大、硬度大，需要加大沖擊功，而沖擊功是研磨體質(zhì)量和沖擊高度的乘積。為此當(dāng)入磨粒度大、硬度大，平均球徑要增大；反之，則縮小。（2）產(chǎn)品細(xì)度放粗，喂料量必然增大，倉內(nèi)球料比減小，緩沖作用增加，影響粗磨效率。此時，應(yīng)加大球徑，一方面增加沖擊功，一方面加大間隙，加快排料，減小緩沖。反之，應(yīng)減小球徑。（3）在脫離角相同的情況下，磨機直徑越大，鋼球沖擊高度越高，球徑可適當(dāng)減小。（4）磨機相對轉(zhuǎn)速高，球的離心力大，鋼球提升得高，相應(yīng)平均球徑應(yīng)小些；反之，則可適當(dāng)增大。（5）圈流粉磨，由于回料使磨內(nèi)物料增多，球料比降低，按例應(yīng)增加球徑。但正是因為回料，磨內(nèi)平均粒度降低，平均球徑又可適當(dāng)減小，故一般與開流粉磨相同，變化很少。（6）濕法粉磨，因襯板提升力比干法小，鋼球滑動大，帶球高度下降，球徑應(yīng)該加大。（7）使用雙倉隔倉裝置時，一倉排料不受后倉物料與研磨體的阻擋，排料通暢，球徑相應(yīng)比同樣排料斷面單層隔倉裝置要小。

配球的合理與否，除了球徑、平均球徑以外，各倉的級配亦非常重要。級配與物料性能、進出磨物料粒度、產(chǎn)品品種、粉磨方式、磨機結(jié)構(gòu)等因素有關(guān)。所以合理的配球方案應(yīng)根據(jù)具體 生產(chǎn)情況，經(jīng)多次調(diào)整才能確定。

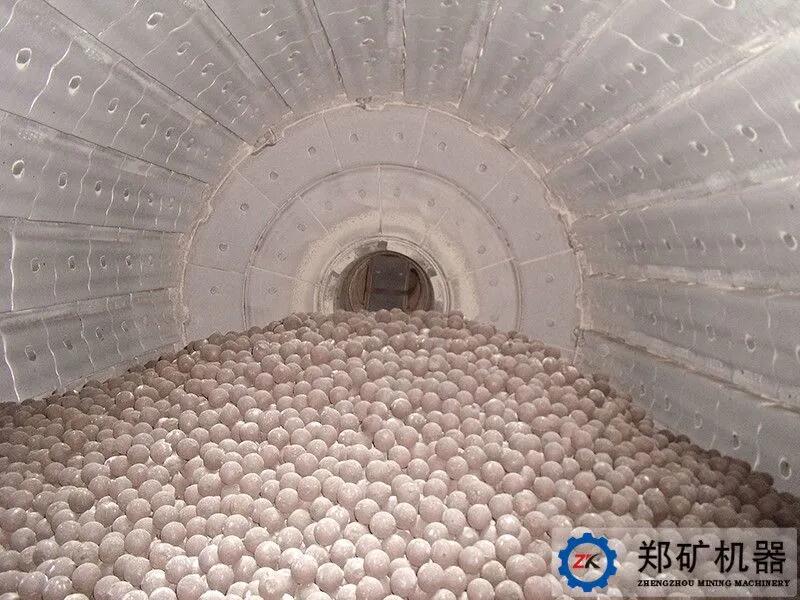

一般來說，各粉磨倉能力平衡，產(chǎn)品細(xì)度適當(dāng)，并能達到預(yù)計產(chǎn)量，說明級配比較理想。在正常生產(chǎn)情況下，停磨觀察球料比，也可推斷鋼球裝載量和球徑、配比是否合理，一般以粗磨倉鋼球露出料面半個球，細(xì)磨倉研磨體被薄料層覆蓋為宜（球料重量比一般8-10，開流磨大）。

一般采用四級配球，如級配過多，空隙率較小，影響排料速度。對于開流磨細(xì)磨倉亦可選用二種鋼段的級配。
